一、特點用途

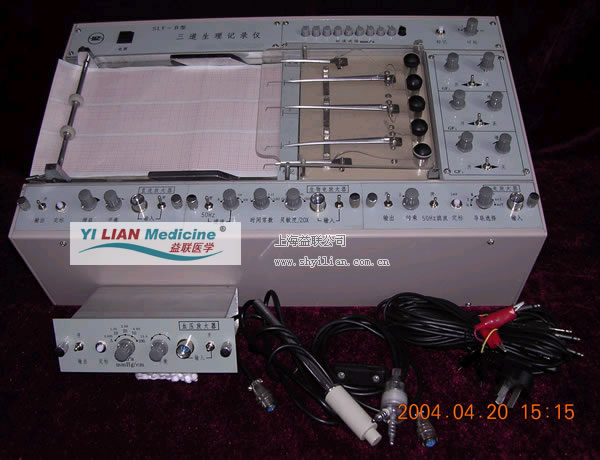

SLY－B三道生理記錄儀，主機配有直流、血壓、心電、生物電四個放大器及有關的換能器和電極，可測血壓、呼吸、平滑肌、離體腸管、肌電、肌肉收縮、心電、腦電等，多種生理參數，后級放大器的技術參數，和二道記錄儀相同。

二、技術指標

●直流放大器

是一種常用的中增益直流放大器，放大緩慢變化的直流信號，用于測量位移的變化，如呼吸、心肌收縮等。輸入方式可采用直流差分輸入，直流單端輸入等。

輸入方式-----------雙端輸入　單端輸入
高靈敏度---------0.5v/mv 與描記筆配合 10mm/1mv
定　標-------------1mv
輸入阻抗-----------1MΩ-0-1MΩ
共模抑制比---------≥70db
頻率響應-----------直接耦合0-3000Hz（-3db）
噪　音-------------＜10uvp-p折合輸入端
大輸入電平-------＜5mv
大輸出電平-------＜2.5v

●生物電放大器

用來測量放大腦電、肌電、神經放電、神經干動作電位，腦細胞動作電位、胃電、結腸平滑肌電、頸動脈博動等生理信息。

輸入方式-----------雙端輸入　單端輸入
濾　波-------------30、60、300、1000Hz ±20%（-3db）
高靈敏度---------0.5v/30uv
增益控制-----------6db×4±10％（另有微調）
共模抑制比---------≥70db
時間常數-----------0.03、0.001、0.03、0.1、0.3 ±20%
干擾抑制-----------50Hz時±≥20db
噪　音-------------＜3uvp-p（折合輸入端）
輸入阻抗-----------2MΩ-0-2MΩ
　　　　
●心電放大器
是測量心臟內部發生的電性變化呈現于體表的電位，分析心臟的電性活動，心動電流變化的放大器，檢查心臟的電激動過程。

高靈敏度---------1v/mv 描記筆配合10mm/1mv
定　標-------------0.5mv/1mv（10mm/0.5mv）
共模抑制比---------≥80db
50Hz濾波-----------衰減20db
輸入阻抗-----------1MΩ-0-1MΩ
時間常數-----------≥3.2誤差10％
增益控制-----------0.5、1、2三檔 誤差10％（另有增益細調)
●血壓放大器

用于放大緩慢變化的直流信號，配接相應的壓力傳感器，可做各種壓力實驗，如測量動脈壓、靜脈壓、呼吸、膽道壓力等。

輸入方式-----------雙端輸入　單端輸入
靈敏度-------------0.665、1.33、2.66、6.65、13.3kp/cm
輸入阻抗-----------1MΩ-0-1MΩ
共模抑制比---------≥70db
頻率響應-----------200Hz
溫度漂移-----------0-40℃范圍內＜100uv/℃
