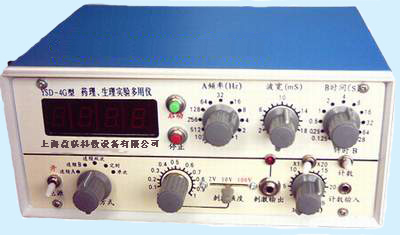

YSD-4G生理藥理實驗多用儀是一種綜合性多用實驗儀器，它由數字式集成電路對振蕩頻率進行逐次
分頻、產生各種不同的標準頻率和時間間隔，可作為矩形波刺激器，刺激輸出的波形前沿陡峭、頂
部平坦是比較理想的矩形波，波寬和電壓幅度連續可調，并設有單次、雙次、定時、連續等輸出方
式及延遲電路和同步輸出、多用儀設置十進計數電路，采用三位數碼管直接顯示數字，可用于計時
間、計液滴滴數和動物活動計數、并可接電磁標及記錄儀進行記錄。多用儀設有交流控制，做激怒
電驚厥等實驗還設有外接電熱器進行恒溫控制等。
主要技術批標:
l.頻率范圍(A):按2n倍增,共十一檔,即1、2、4、8、16、32、64、128、256、512、1024（Hz）
2.時間間隔（B）：按2n倍增,共十一檔,即0.125、０.25、0.5、1、2、4、8、16、32、64、128（S）
3.刺激輸出：1、輸出方式：分連續A、連續B、連續雙次，定時和單次五種。
4.輸出電壓幅度（刺激強度）：分0~2V、0~12V、0~100V三檔，均連續可調。
5.輸出矩形波波寬：0.1 ms~20ms，連續可調。
6.刺激輸出端有短路保護，能承受長時間的短路。短路消除后，儀器立即恢復正常輸出，無需再重
新啟動。
7.延遲范圍：刺激輸出與同步輸出之間沒有“延遲”調節，供用示波器觀察波形的時候作用，延遲
為2ms~500ms均可連續可調，在連續雙次時，延遲又兼作兩脈沖之間間隔的調節。延遲還兼作交流
輸出持續時間的調節。
8.輸出接口：后面板有供接示波器使用的“同步輸出”和“刺激監視”插口。
9.后面板有交流電壓輸出，0~150V連續可調，供做激怒、電驚劂實驗。
l0.電源：交流220V±10%，50Hz±2 Hz。
11.功耗：小于10W
12.體積：185×230×100mm
13.重量：小于2DG
14.使用環境：溫度—10℃~+40℃，溫度小于85%（+℃），大氣壓力86.6Dpa~106.KPa
